매트릭스 스위처 포트가 128개인데 3개밖에 안 남았다는 전화를 받은 적이 있습니다. 담당자님 목소리에는 이미 체념이 섞여 있었습니다. “증설하려면 스위처를 통째로 바꿔야 한다면서요.” 맞는 말이었습니다. 하드웨어 매트릭스는 슬롯 수가 정해진 그 순간, 프로젝트의 확장 가능성도 같이 정해집니다.

SDVoE라는 단어가 나오면 눈이 먼저 감기는 분들을 위해 씁니다. 어렵게 들리지만 원리는 단순합니다. 영상·오디오·제어 신호를 표준 10G 이더넷 스위치에 실어 나르는 방식입니다. 스위치 자체가 매트릭스가 되기 때문에, 포트가 부족하면 스위치를 한 대 더 물리면 됩니다. 회로를 갈아엎을 필요가 없습니다.

이 글을 읽고 나면 무엇이 달라질까요. SDVoE가 정확히 무엇을 대체하는지, 왜 하필 10G인지, 회의실 하나에도 이게 필요한지 판단할 수 있게 됩니다. 그 판단을 위해 SDVoE 기초부터 짚어드리겠습니다.

SDVoE 기초 — 포트가 꽉 찼다는 전화는 왜 안 옵니까

하드웨어 매트릭스는 입출력 슬롯 수만큼만 확장됩니다. SDVoE(Software Defined Video over Ethernet)는 스위칭 네트워크 자체가 매트릭스이기 때문에, 엔드포인트를 표준 10G 스위치 포트에 꽂기만 하면 사실상 무제한으로 늘어납니다.

이 개방형 규격을 주도하는 곳은 비영리 콘소시엄인 SDVoE 얼라이언스입니다. 2017년 크리스티 디지털, 넷기어, 소니, 지비(ZeeVee) 등이 연합해 설립했습니다. 얼라이언스는 “The Power of 10″이라는 캠페인을 앞세워, 10Gbps 대역폭이 초고해상도 비압축 영상 전송의 실질 표준이라는 점을 알리고 있습니다. 이 표준의 핵심은 제조사가 달라도 같은 SDVoE API를 공유한다는 데 있습니다. 크리스티 디지털의 인코더와 지비(ZeeVee) 계열 디코더를 같은 네트워크에 섞어도 완벽히 호환됩니다.

과거의 비디오 전송은 물리 매트릭스 스위치라는 단일 장비의 슬롯 수에 갇혀 있었습니다. 스위처 하나가 64×64 구성이면 65번째 입력은 물리적으로 자리가 없습니다. SDVoE 환경에서는 송신기(인코더)와 수신기(디코더)를 네트워크 스위치에 연결하기만 하면 입출력이 확장됩니다. 이 소프트웨어 정의 구조는 하드웨어 인프라 비용을 기존 매트릭스 방식 대비 최대 50%까지 절감해주는 것으로 알려져 있습니다. 포트가 꽉 찼다는 전화가 SDVoE 현장에서는 잘 안 나오는 이유가 여기에 있습니다.

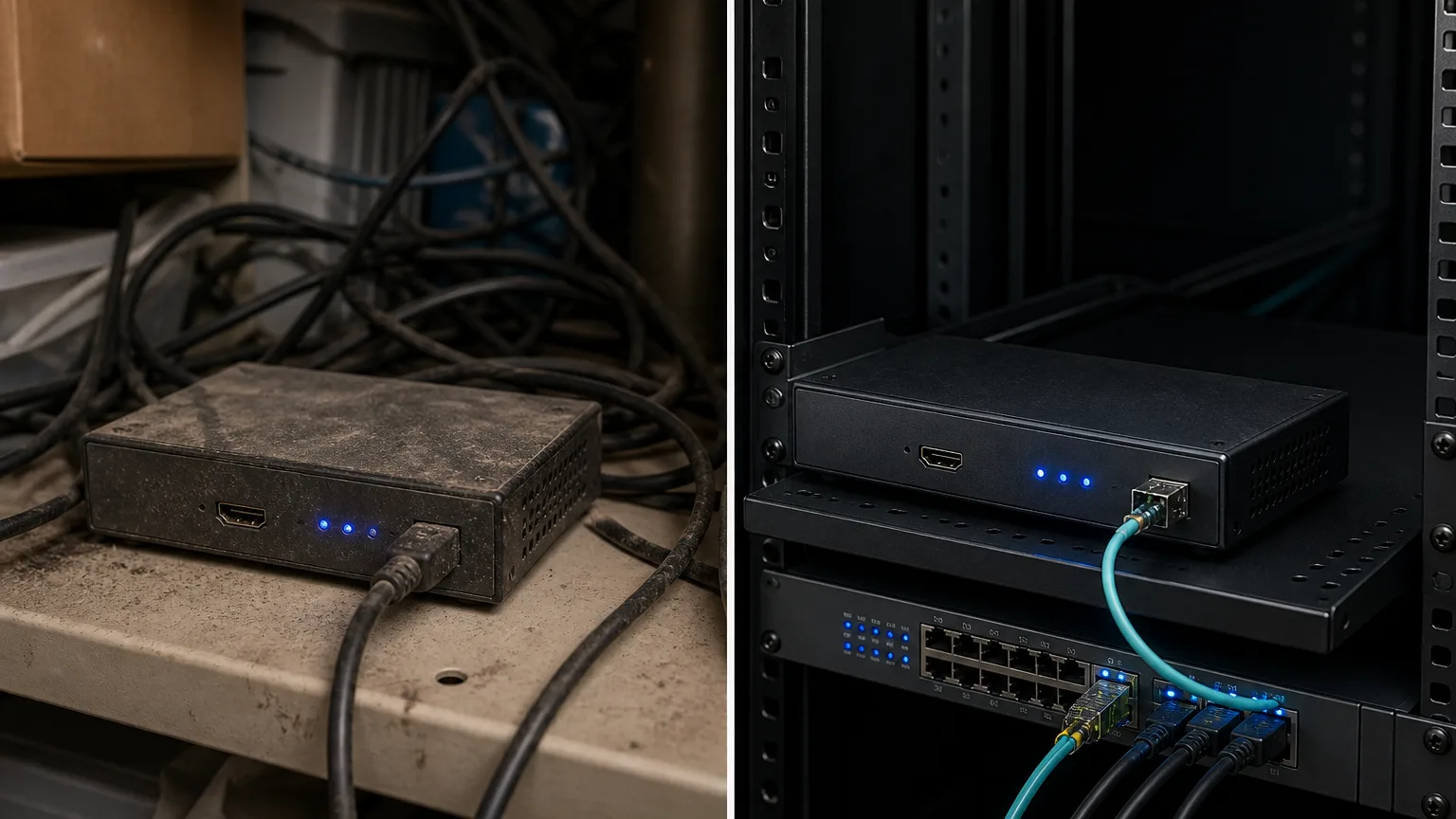

케이블 익스텐더였는데, 펌웨어 하나로 네트워크 장비가 됐다고요

기존에 설치했던 단순 연장기(익스텐더) 장비를 걷어내지 않아도 됩니다. 셈텍이 발표한 “프로 AV 2.0” 플랫폼 통합 펌웨어를 올리면, 예전 점대점(Point-to-Point) 연장기 하드웨어가 하이브리드 자동 인식을 거쳐 풀스택 SDVoE 네트워크 엔드포인트로 동작합니다. 케이블을 다시 깐 게 아니라, 연결 방식이 바뀐 겁니다.

SDVoE 엔드포인트의 심장부에는 셈텍의 BlueRiver ASIC 칩셋이 들어갑니다. 이 칩셋 라인업은 예산과 요구 기능에 따라 세 단계로 나뉩니다.

과거에는 이 세 기능이 서로 다른 칩셋 라인(AVX100, AVX200T 등)으로 쪼개져 있었습니다. 프로 AV 2.0 통합 규격 이후에는 이 경계가 사라졌습니다. 방송 현장에서는 SDI 신호와의 연동도 지원합니다. GS12170 SDI/HDMI 브릿지 칩셋과 GS12341 12G UHD-SDI 케이블 이퀄라이저가 UHD-SDI 신호를 HDMI 레이어로 변환해 BlueRiver 칩셋으로 넘기고, SDI 신호에 실려 있던 타임코드·카메라 원격 제어 데이터는 내장 마이크로컨트롤러가 실시간으로 추출해 복원합니다. 중계차에서 들어온 신호와 사무용 HDMI 신호가 같은 SDVoE 네트워크 안에서 섞여도 데이터가 깨지지 않는 이유입니다.

고속도로에 차선 하나 더 깔았을 뿐인데 압축이 사라졌다고요

기존 1G 이더넷 코덱은 원본 데이터의 90~99%를 덜어내는 고압축을 전제로 설계됐습니다. SDVoE의 “픽셀 파이프라인(Pixel Pipeline)” 코덱은 대역폭이 10G로 늘어난 덕분에, 대부분의 신호를 압축 없이 그대로 통과시킵니다.

여행 가방에 옷을 욱여넣는 장면을 떠올려보면 이해가 빠릅니다. 1G 대역폭 안에 4K 영상을 구겨 넣으려면 H.264나 JPEG 2000 같은 코덱이 데이터를 강하게 짜내야 합니다. 화면 간(Interframe) 코덱은 앞뒤 프레임의 유사성을 분석하느라 수십에서 수백 밀리초(ms)의 지연이 붙고, 정적 프레임 코덱은 CAD 도면이나 스프레드시트 텍스트의 고주파 세부 영역이 뭉개지는 아티팩트가 남습니다. 10G 이더넷은 가방을 하나 더 마련한 셈입니다. 굳이 옷을 눌러 담을 필요가 없어집니다.

픽셀 파이프라인 코덱은 영상 전체를 버퍼에 모아두고 처리하지 않습니다. 주사선 단위로 패킷화가 끝나는 즉시 인코딩해 네트워크로 내보냅니다. 그리고 신호가 10Gbps 물리 채널 범위 안에 들어오면 압축을 아예 건너뜁니다.

10G 한계를 넘는 4K60 4:4:4 8비트 신호만 셈텍 고유의 비손실 “픽셀 패킹” 압축이 자동으로 개입합니다. 압축비는 약 1.4:1로 매우 가볍고, 압축·복조에 걸리는 지연은 120마이크로초(µs) 미만으로 제한됩니다. 눈으로는 원본과 구분이 안 되는 수준입니다.

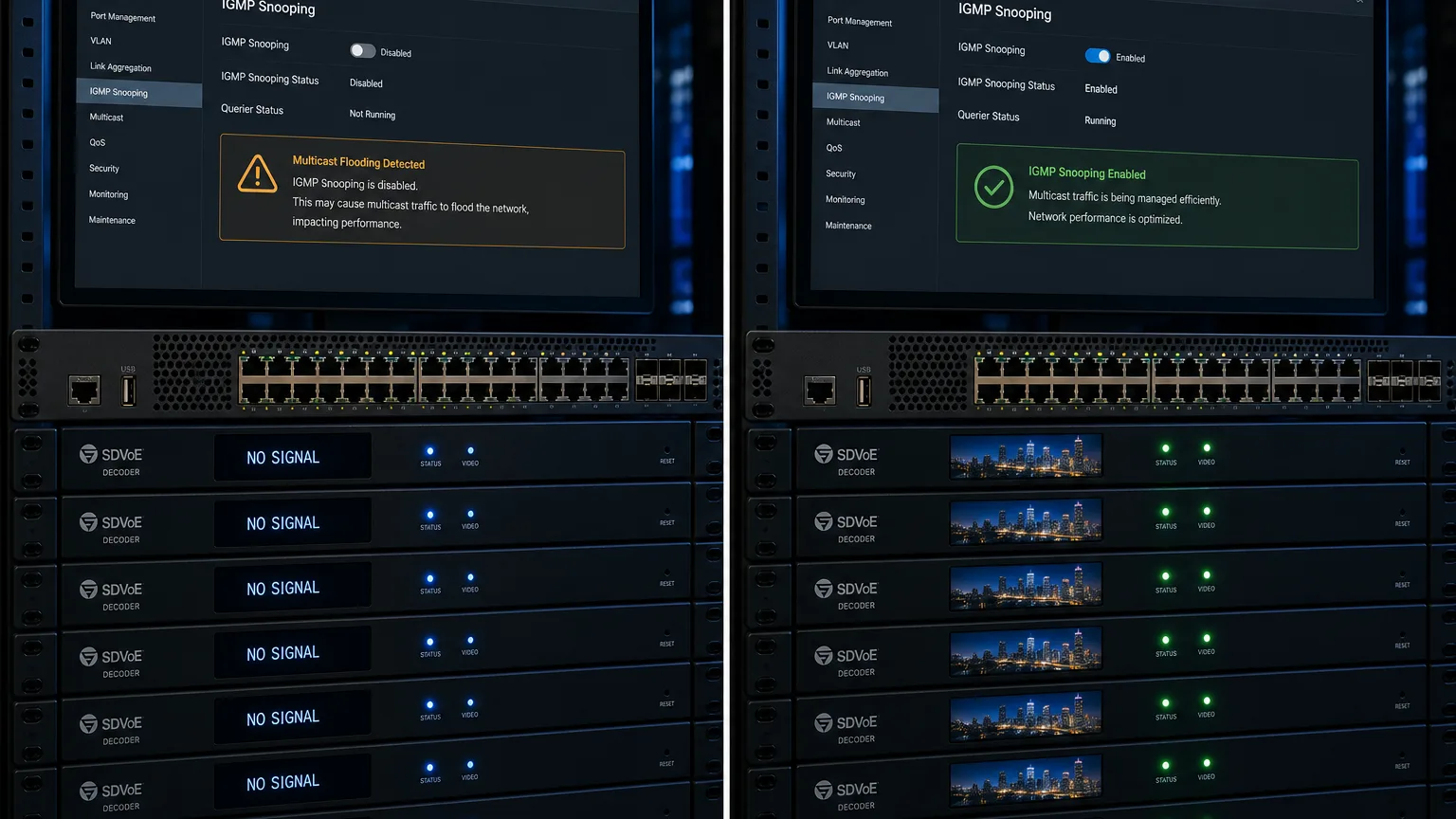

스위치 설정 하나 빠뜨렸다가 화면이 통째로 꺼진 이유

SDVoE 장애의 절반 이상은 엔드포인트가 아니라 스위치 설정에서 시작됩니다. IGMP 스누핑, 패스트 리브, 미등록 멀티캐스트 플러딩, IGMP 쿼리어, 점보 프레임 — 이 다섯 개를 빠뜨리면 화면이 꺼집니다.

현장에서 실제로 겪은 순서를 그대로 옮기면 이렇습니다. 새 스위치를 붙이고 전원을 넣었더니 처음 몇 분은 멀쩡했습니다. 그러다 디코더 화면이 하나둘 검게 죽기 시작했습니다. 디바이스 앞면 신호등은 여전히 깜빡이는데, 매트릭스 제어 소프트웨어의 장치 목록에서는 사라져 있었습니다.

원인은 225.225.225.225라는 표준 멀티캐스트 발견 주소였습니다. 일부 제조사 SDVoE 엔드포인트는 자신이 일반 네트워크 모드인지, 두 대가 직접 연결된 P2P 모드인지 스스로 판별하려고 이 주소로 감지 패킷을 주기적으로 보냅니다. 그런데 일반 기업용 스위치 다수는 IGMP 스누핑이 켜져 있어도 이 특정 주소를 로컬 발견 패킷으로 오인해 모든 포트로 무차별 전달합니다. 다른 세그먼트의 발견 패킷을 중복 수신한 디코더는 스스로 P2P 모드로 다운그레이드해버리고, 그 순간 매트릭스 소프트웨어의 장치 목록에서 사라집니다.

flowchart LR
  A[SDVoE 엔드포인트] -->|225.225.225.225 발견 패킷| B[스위치]
  B -->|IGMP 스누핑 켜도 오인 전달| C[타 VLAN 세그먼트로 누출]
  C -->|중복 수신| D[엔드포인트 P2P 모드로 다운그레이드]
  B -->|전용 AV VLAN + ACL Deny| E[누출 차단, 정상 네트워크 모드 유지]

해결책은 세 가지입니다. 첫째, 일반 사무용 트래픽과 AV 스트림이 섞이지 않도록 전용 AV VLAN을 분리합니다. 둘째, 그 VLAN 인터페이스에 225.225.225.225 목적지 패킷을 차단하는 ACL을 겁니다. 셋째, 그 차단 규칙 바로 아래에 permit ip any any를 반드시 추가합니다. 이 마지막 허용 규칙을 빠뜨리면 해당 VLAN의 모든 정상 트래픽까지 같이 막혀버려, 문제를 고치려다 전체 화면이 먹통이 되는 사고로 이어집니다.

10GbE, 회의실에도 다 깔아야 하나요 — 현장마다 답이 다릅니다

10G 전용망이 필요한 현장이 있고, 필요 없는 현장이 있습니다. 지연 시간에 목숨이 걸린 관제실이라면 SDVoE가 최우선입니다. 완전 비압축 방송 인프라라면 SMPTE ST 2110이, 예산 제약이 있는 일반 회의실이라면 IPMX나 Dante AV 하이브리드가 더 맞습니다.

군 작전상황실, 증권가 KVM 트레이딩 플로어, 외과 복강경 수술 모니터링처럼 프레임 하나의 드랍이나 마우스 반응 지연이 사고로 이어지는 환경에서는 SDVoE가 우선 검토 대상입니다. 100마이크로초 이하 지연으로 커서 움직임과 실제 화면이 어긋나지 않기 때문입니다. 지상파 방송국 종합 통제실처럼 완벽한 비압축 화질과 프레임 단위 싱크, 보조 메타데이터의 분리 송출이 절대적인 곳에서는 SMPTE ST 2110이 여전히 우위입니다. 반면 건물 전체에 10G를 새로 깔기 부담스러운 일반 기업 회의실이나 대학 강당 캠퍼스망에는 AV over IP 2026 완전 설치 방법에서 다룬 것처럼 IPMX나 Dante AV 결합형이 투자 대비 성능비가 좋습니다. IPMX가 벤더 종속 구도를 어떻게 바꾸고 있는지는 IPMX표준이 AV-over-IP 벤더 종속 구도 바꾸는 3가지 핵심 이유에서 더 자세히 다뤘습니다.

표준 사양의 세부 수치는 SDVoE 얼라이언스 공식 기술 사양 페이지에서 최신 값을 확인할 수 있습니다.

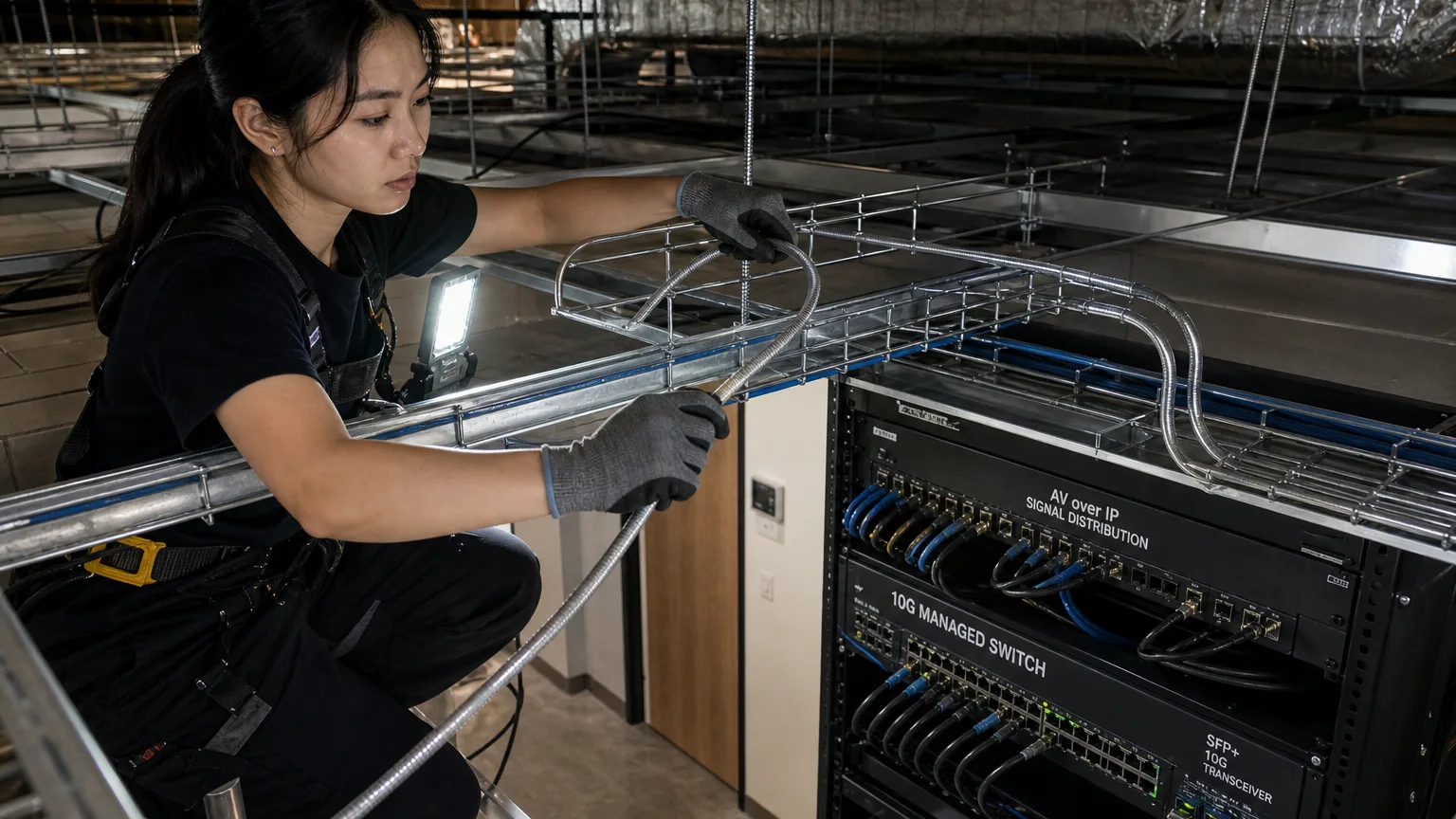

케이블 시공, 사실 이게 가장 큰 변수입니다

프로토콜을 아무리 잘 골라도 물리 배선이 기준을 못 맞추면 다 무너집니다. 제가 현장에서 재설계를 가장 많이 하는 지점도 프로토콜 선택이 아니라 케이블 시공입니다.

거리만 맞다고 끝나는 게 아닙니다. Cat6A STP는 케이블 지름의 4배 이상, 대략 50.8mm(2인치) 이상의 곡률 반경을 확보해야 합니다. 급하게 꺾으면 내부 연선 구조가 벌어져 근단 누화가 늘고 패킷 손실이 급증합니다. 견인 시에는 최대 인장력 25파운드(약 11.3kg)를 넘기면 안 됩니다. 전력선과는 최소 15cm 이격을 유지하고, 부득이하게 교차할 때는 45도가 아니라 정확히 90도로 지나가야 유도 노이즈를 억제할 수 있습니다. 단말 커넥터는 관통형 “EZ” 타입 대신 밀폐형 실드 마감을 씁니다. PoE 라인을 여러 개 묶어 포설할 때는 한 트레이 안에 24개 이하로 제한해야 열이 쌓이지 않습니다.

케이블 시공 전 자체 점검 문항을 정리하면 이렇습니다.

• Cat6A 이상 차폐형 케이블을 썼는가
• 곡률 반경과 인장력이 기준 안에 있는가
• 전력선과 이격·교차 각도를 지켰는가
• IGMP·점보 프레임 설정이 스위치에 반영됐는가
• 전용 AV VLAN과 225.225.225.225 ACL이 걸려 있는가

이 중 하나라도 “확인 안 됨”이라는 답이 나오면, 프로토콜 선택이 아무리 정교해도 현장에서 무너질 가능성이 남아 있는 상태입니다. 2026년 이후 SDVoE 얼라이언스가 확장한 에이전틱 AI·MCP 제어 인터페이스는 이런 물리 계층 이상 징후를 자동으로 진단하는 방향으로 가고 있지만, 배선 시공 품질 자체를 대신 만들어주지는 않습니다. 저는 그래서 설계 검토 단계에서 프로토콜 선정표보다 배선 시방서를 먼저 펼쳐봅니다.

컨설팅 인사이트 더 보기에서 유사한 네트워크 현장 사례를 더 읽을 수 있습니다.

자주 묻는 질문

SDVoE 도입을 검토하는 담당자님이 실제로 자주 묻는 질문을 정리했습니다.
